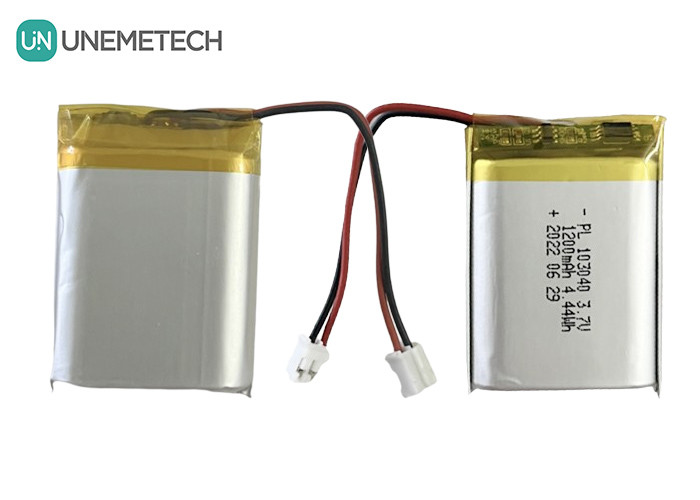

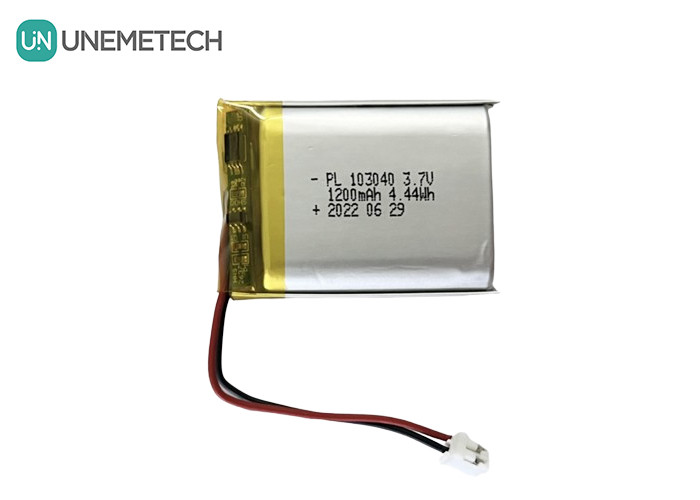

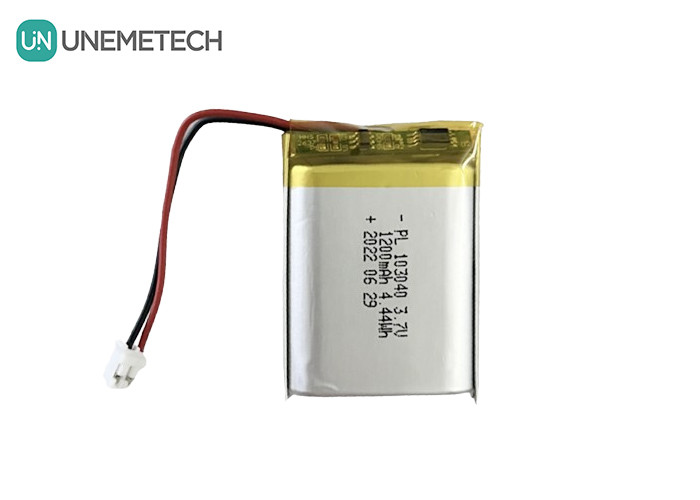

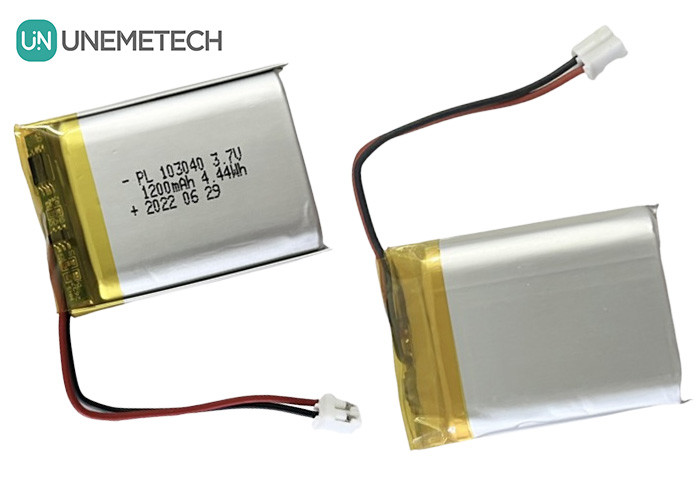

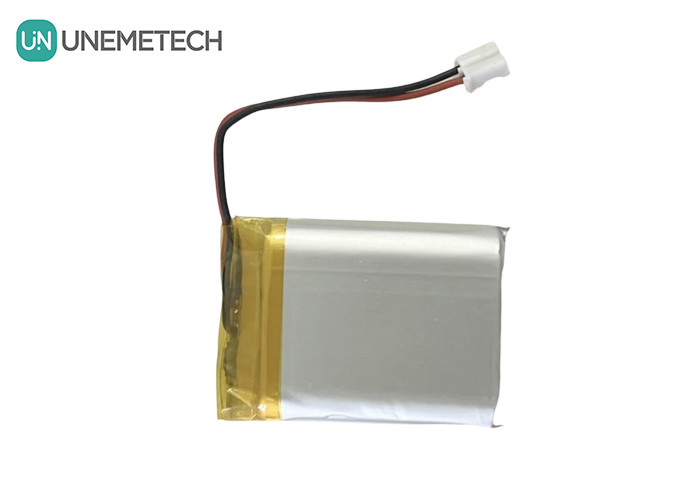

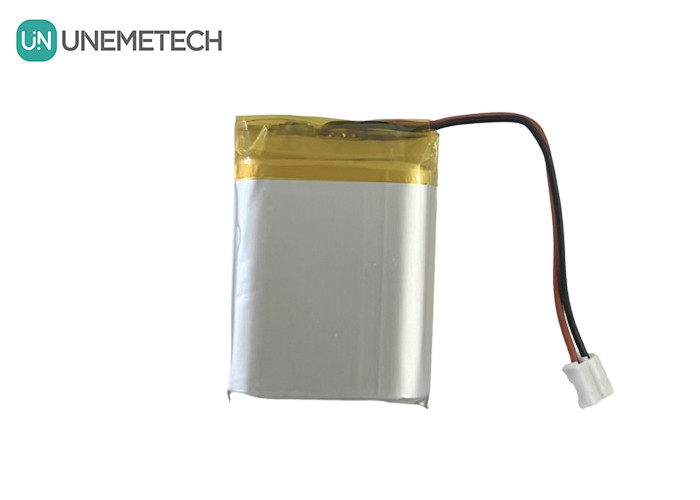

แบตเตอรี่ Li-ion Polymer แบตเตอรี่ 103040 1200mAh 3.7V Li Po แบตเตอรี่ UN38.3 และ IEC62133
คุณสมบัติของแบตเตอรี่ Li-ion Polymer
เราสามารถออกแบบทุกชนิดของเซลล์แบตเตอรี่พอลิเมอร์ลิตียมและแพ็คตามความต้องการของคุณ
ระยะเวลาใช้งานยาว: มากกว่า 500 ครั้ง
ความสามารถที่สร้างขึ้นได้ดี และความสม่ําเสมอที่ดี
ภาพวาดของเซลล์แบตเตอรี่ Lipo 103040
|
รายการ |
คําอธิบาย |
ขนาด |
|
| A |
ความยาวของตารางเซลล์ |
7 ± 2 มิลลิเมตร | |
| B |
Cell Tab Pitch (ระดับการเปิดตารางเซลล์) |
13± 2 มิลลิเมตร | |
| C |
ความกว้างแท็บเซลล์ |
3± 0.2 มิลลิเมตร | |
| D |
ความยาวของสารประปาบนเซลล์ |
4 ± 0.3 มิลลิเมตร | |
|
T |
ความหนาของเซลล์สูงสุด |
ตัวต้น |
10 มม. |
| หลัง 300 ระยะชีวิต | 10.8 มิลลิเมตร | ||
| W |
ความกว้างเซลล์สูงสุด |
30 มม. | |
| H |
ความสูงเซลล์สูงสุด |
40.5 มิลลิเมตร | |
ประสิทธิภาพพื้นฐานของแบตเตอรี่ Lipo 103040
| ไม่ ไม่ |
รายการ |
รายละเอียด |
หมายเหตุ |
| 1 |
ความจุ |
1200 mAh |
0.2C การปล่อย |
| 2 |
ความจุชื่อ |
1230 mAh |
0.2C การปล่อย |
| 3 |
ขั้นต่ํา ความจุ |
1200 mAh |
0.2C การปล่อย |
| 4 |
น้ําหนักเซลล์ |
≈ 21 กรัม | |
| 5 | อุปทานเริ่มต้นของเซลล์ | ≤ 80mΩ |
3.7V AC 1KHz วัด |
| 6 |
ความดันปกติ |
3.7 V | |
| 7 |
ความดันเริ่มต้น |
≥3.8V | |
| 8 | ความดันการชาร์จจํากัด | 4.2 V |
ความดันของไฟฟ้า CC เป็นไฟฟ้า CV |
| 9 | วิธีการชําระค่าธรรมเนียมแบบมาตรฐาน | 0.2C การชาร์จปัจจุบัน CC ถึง 4.2V, จากนั้นการชาร์จ CV จนกระทั่งปัจจุบันลดลง 0.01C | |
| 10 |
ความดันตัด |
2.75 วอลต์ |
โลตฟอลเตจ เมื่อการปล่อยเสร็จ |
| 11 | กระแสการชาร์จแบบมาตรฐาน | 240mA (0.2C) |
ชาร์จ CC ถึง 4.2 V จากนั้นชาร์จ CV จนกระแสลดลงต่ํากว่า 0.01C
|
| 12 | เวลาชาร์จแบบมาตรฐาน | 6 ~ 7 ชั่วโมง | |
| 13 | กระแสการชาร์จเร็ว | 600 mA (0.5C) | |
| 14 | เวลาชาร์จเร็ว | ราว 3 ชั่วโมง | |
| 15 | กระแสการชําระไฟฟ้ามาตรฐาน | 240mA (0.2C) |
การปล่อยไฟ CC ถึง 2.75 V
|
| 16 | ขนาดสูงสุด | 1200 mA (1C) | |
| 17 | ระยะอุณหภูมิการทํางาน | การชาร์จ: 10 45 °C การปล่อย: -20 60 °C | |
| 18 | ระยะความชื้นในการทํางาน | ≤ 90%RH | |
ภาพวาดของ 103040 แบตเตอรี่ Lipo
|
รายการ |
คําอธิบาย |
ขนาด |
|
|
T |
แบตเตอรี่ แพ็ค ความหนาสูงสุด |
ตัวต้น |
10 มม. |
| หลัง 300 ระยะชีวิต | 10.8 มิลลิเมตร | ||
| W |
แบตเตอรี่ แพ็ค ความกว้างสูงสุด |
30 มม. | |
| H |
แบตเตอรี่แพ็ค ความสูงสูงสุด |
42.5 มม. | |
| A |
ความยาวของสาย |
60± 3 มิลลิเมตร | |
|
อัตราต่อต้าน Pack |
≤ 180mΩ | ||
รายการบรรจุของ 103040 แบตเตอรี่ Lipo
| ไม่ ไม่ | รายการ | จํานวน | วัสดุ | รายละเอียด |
| 1 | UNM103040 | 1 | โซลีพอลิเมอร์ลิตยอน | 1200mAh |
| 2 | PCB | 1 | บอร์ดวงจรประกอบพอลิเมอร์ใยแก้ว | ผ่าน RoHS |
| 3 | สาย | 2 | โพลีธีเลนและทองแดง | UL1007 26WG |
| 4 | เครื่องเชื่อม | 1 | PH2.0-2 | |
| 5 | PVC | / | / | / |
คุณสมบัติไฟฟ้าของแบตเตอรี่ Lipo 103040
| ไม่ ไม่ |
รายการ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
| 1 | ความดันป้องกันการชาร์จเกิน | 4.230 | 4.280 | 4.330 | V |
| 2 |
โลตติจ์การปล่อยการชาร์จเกิน |
4.050 | 4.100 | 4.150 | V |
| 3 | ระยะเวลาการระยะเวลาการป้องกันการชาร์จเกิน | / | 80 | 200 | ms |
| 4 | โลตติจ์ป้องกันการปล่อยเกิน | 2.300 | 2.400 | 2.500 | V |
| 5 | โลตติจ์การปลดปล่อยการปล่อยเกิน | 2.900 | 3.000 | 3.100 | V |
| 6 | ระยะเวลาการล่าช้าในการป้องกันการปล่อยเกิน | / | / | 60 | ms |
| 7 | การป้องกันความแรงเกินระยะเวลาสําหรับการปล่อย | 2.5 | 3.2 | 4.5 | A |
| 8 |
ความต้านทานภายใน |
/ | / | 65 | mΩ |
| 9 |
การดําเนินงานกระแสไฟฟ้าสแตติก |
1.0 | / | 6.0 | μA |
| 10 | การบริโภคปัจจุบัน ((การปิดพลังงาน) | / | / | 0.5 | μA |
| 11 |
การป้องกันวงจรสั้น |
มี |
|||
| 12 | ระยะเวลาการชะลอการป้องกันวงจรสั้น | / | / | 600 | μs |
รายการของแบตเตอรี่ Lipo 103040
การใช้งานแบตเตอรี่พอลิเมอร์ลิตยอน
ประโยชน์ ของ เรา
◆ ประสบการณ์การผลิตและส่งออกแบตเตอรี่ลิโพลิเมอร์มากกว่า 10 ปี
◆ ทีมงานวิจัยและพัฒนามืออาชีพสนับสนุน
◆ คุณภาพ ที่ ดี ที่สุด, อุปกรณ์ ที่ มี ความ พัฒนา และ ราคา ที่ มี ความ แข่งขัน
◆ แพ็คเกจ ดี ราคา ส่ง ราคา ถูก ส่ง เร็ว ส่ง บริการ หลัง การ ขาย ที่ ดี ที่สุด
◆ OEM / ODM ยินดีต้อนรับ, เราสามารถปรับแต่งขนาดที่แตกต่างกันเพื่อตอบสนองความต้องการของลูกค้า
◆ระยะเวลาใช้งานยาวของการชาร์จและการปล่อย
*** กรุณาติดต่อเราเพื่อรับข้อมูลรายละเอียดเพิ่มเติมและตัวอย่างฟรี ***
